An unserem Standort in Großenhain, Radeburger Straße 102 können wir Ihnen außerdem Zerspanungsarbeiten mittels 5-Achs- & 3-Achs-Bearbeitungszentrum anbieten.

Folgende Maschinen- und Bauteilgrößen stehen uns dabei zur Verfügung:

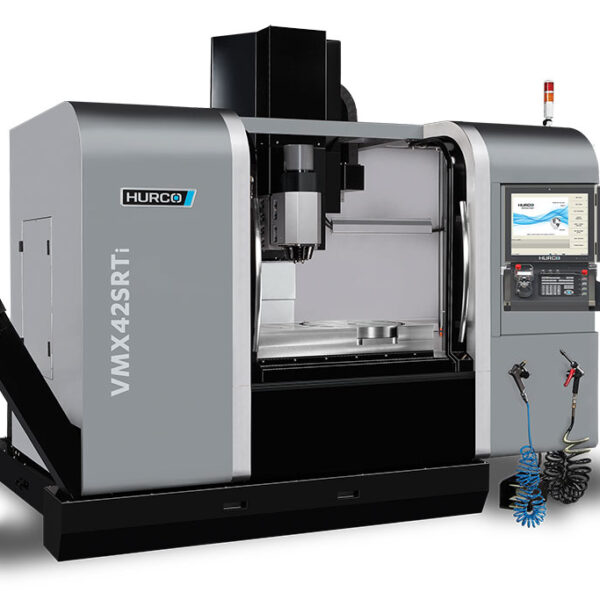

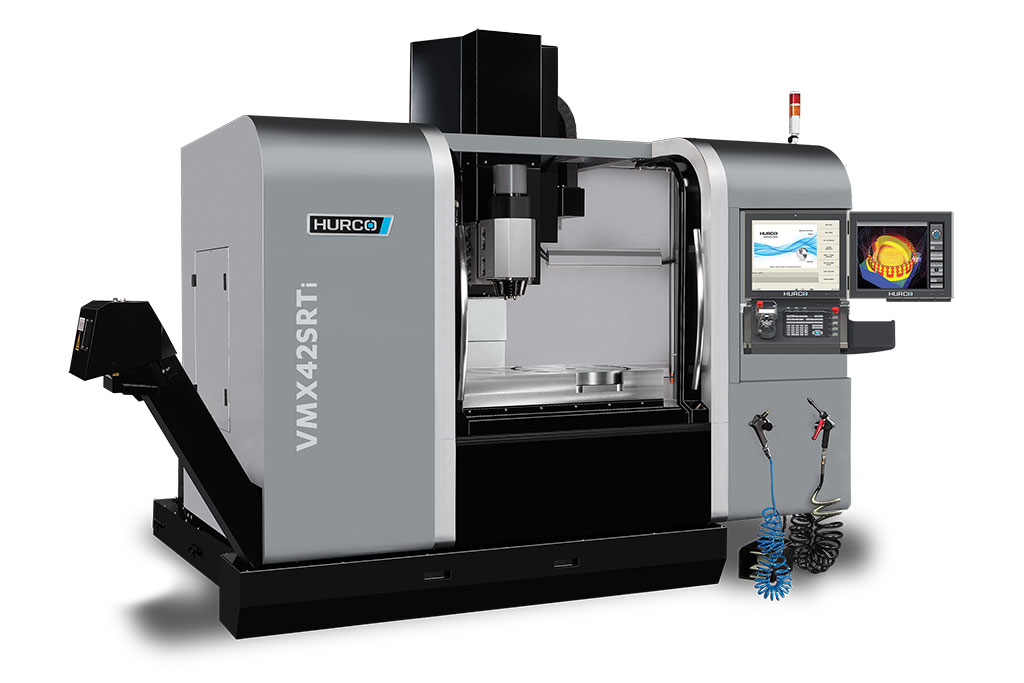

Hurco VMX42SRTi

  • 5-Achs-Bearbeitungszentrum
  • Verfahrwege (X; Y; Z; B; C)
    1067mm x 610mm x 610mm; B-Achse +-92°; C-Achse +-360°
  • stufenlose Kopfverstellung
  • stufenloser Rundtisch
  • Werkzeugwechsler mit 40 Werkzeugen
  • Renishaw 3D Taster
  • Renishaw NC4 Laservermessung
  • Max5 Software

Bauteilgröße

  • 5 Achsen 500mm x 500mm x 350mm (X; Y; Z)
    größere Bauteile sind auf Anfrage möglich
  • 4 Achsen 800mm x 60mm x 350mm (X; Y; Z)

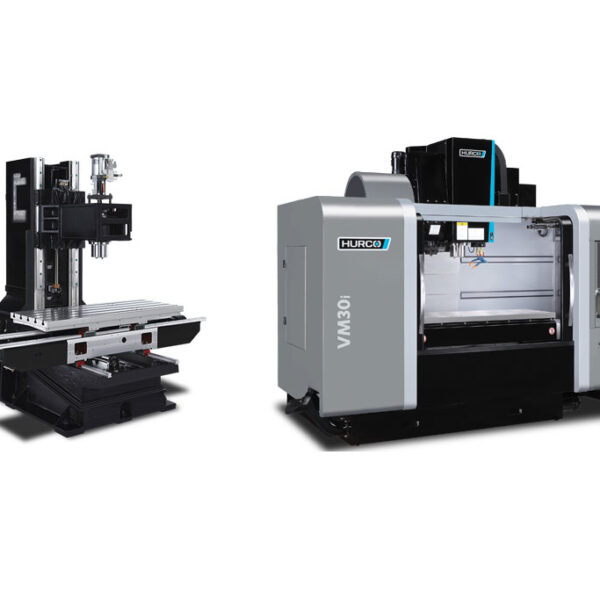

Hurco VM30i Plus

  • 3-Achs-Bearbeitungszentrum
  • Verfahrwege (X; Y; Z)
    1270mm x 508mm x 508mm
  • Werkzeugwechsler mit 20 Werkzeugen
  • Renishaw 3D Taster
  • Renishaw NC4 Laservermessung
  • Max5 Software

Bauteilgröße

  • 1150mm x 300mm x 280 mm (X; Y; Z)

Vakuumtisch

  • Aufspannfläche 950mm x 500mm
  • Bearbeitung von Aluminiumplatten, Holz oder Kunststoff möglich
  • Multispannungen möglich (8x 200mm x 200mm)
  • Planen auf Ebenheiten (0,01mm)
  • kleine Bauteilhöhen ab 0,5mm möglich (je nach Spannfläche)

Magnetspannplatte

  • Aufspannfläche 500mm x 315mm
  • Bearbeitung von Bauteilen aus Stahl
  • kleine Bauteilhöhen ab 2mm möglich (je nach Spannfläche)
  • Bearbeitung größerer Bauteile ohne Störkonturen (Backen oder Pratzen)
    > dadurch maximale Tiefe möglich

CAD/CAM

Wir arbeiten mit SolidWorks, einer 3D CAD Software mit der parametrische Modelle, Baugruppen und Zeichnungen erstellt werden können. Dadurch ist eine Modelloptimierung (z.B. Modell auf Mitte Toleranz setzen), das Modellieren von Kundenbauteilen und kreativ Design möglich.
